Талрепы
Производство талрепов

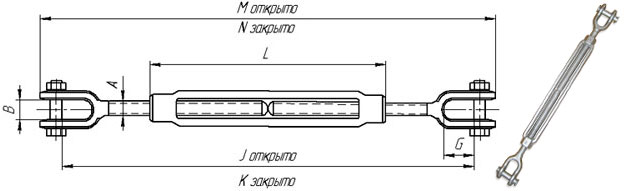

ТАЛРЕП ВИЛКА-ВИЛКА
| Размер | Г/п | Аналог резьбы | A | B | G | J | K | M | N | L | Масса |
| дюйм | т | мм | мм | мм | мм | мм | мм | мм | мм | мм | кг |
| 3/8x6 | 0,54 | М10 | 9,65 | 12,70 | 22,10 | 409,96 | 257,56 | 441,45 | 289,05 | 152,40 | 0,37 |
| 1/2x6 | 1 | М12 | 12,70 | 16,00 | 26,92 | 469,90 | 292,10 | 508,00 | 330,20 | 152,40 | 0,71 |
| 5/8x6 | 1,59 | М16 | 16,00 | 19,00 | 33,27 | 509,27 | 325,12 | 562,10 | 377,95 | 152,40 | 1,23 |
| 3/4x6 | 2,36 | М19 | 19,00 | 23,88 | 38,10 | 546,10 | 355,60 | 612,14 | 421,64 | 152,40 | 1,86 |
| 7/8x12 | 3,27 | М22 | 22,35 | 28,70 | 44,45 | 891,79 | 542,54 | 966,98 | 617,73 | 304,80 | 3,71 |
| 1x18 | 4,54 | М25 | 25,40 | 30,23 | 52,32 | 1237,50 | 729,49 | 1322,30 | 814,32 | 457,20 | 6,87 |
| 1 1/4x12 | 6,89 | М32 | 31,75 | 44,45 | 71,37 | 1011,90 | 643,64 | 1118,60 | 750,32 | 304,80 | 9,34 |
| 1 1/2x12 | 9,71 | М38 | 38,10 | 52,32 | 71,37 | 1054,10 | 673,10 | 1181,10 | 800,10 | 304,80 | 13,92 |
| 2x24 | 16,78 | М50 | 50,80 | 63,50 | 93,73 | 1766,30 | 1156,70 | 1948,70 | 1339,10 | 609,60 | 42,75 |
| 2 1/2x24 | 27,22 | М63 | 63,50 | 73,15 | 112,70 | 1853,70 | 1244,10 | 2087,40 | 1477,80 | 609,60 | 74,84 |

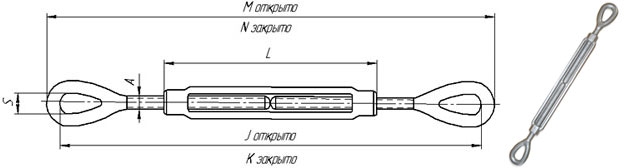

ТАЛРЕП КОЛЬЦО-КОЛЬЦО
| Размер | Г/п | Аналог резьбы | A | S | J | K | M | N | L | Масса |
| дюйм | т | мм | мм | мм | мм | мм | мм | мм | мм | кг |
| 1/4x4 | 0,23 | М6 | 6,35 | 8,64 | 229,7 | 198,1 | 311,2 | 209,6 | 101,6 | 0,12 |
| 5/16x4 1/2 | 0,36 | М8 | 7,87 | 11,18 | 344,4 | 230,1 | 358,1 | 244,4 | 144,3 | 0,20 |
| 3/8x6 | 0,54 | М10 | 9,65 | 13,46 | 443,7 | 291,3 | 461,3 | 308,9 | 152,4 | 0,34 |
| 1/2x6 | 1,00 | М12 | 12,7 | 18,29 | 510,0 | 332,2 | 532,4 | 354,6 | 152,4 | 0,51 |
| 5/8x6 | 1,59 | М16 | 16,0 | 22,35 | 557,0 | 372,9 | 582,4 | 398,3 | 152,4 | 1,28 |

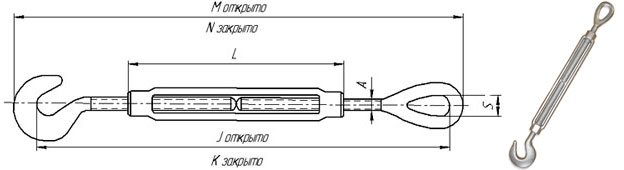

ТАЛРЕП КРЮК-КОЛЬЦО
| Размер | Г/п | Аналог резьбы | A | S | J | K | M | N | L | Масса |
| дюйм | т | мм | мм | мм | мм | мм | мм | мм | мм | кг |
| 3/8x6 | 0,45 | М10 | 9,65 | 13,46 | 443,7 | 291,3 | 461,3 | 308,9 | 152,4 | 0,34 |
| 1/2x6 | 0,68 | М12 | 12,70 | 18,29 | 510,0 | 332,2 | 532,4 | 354,6 | 152,4 | 0,51 |
| 5/8x6 | 1,02 | М16 | 16,00 | 22,35 | 557,0 | 372,9 | 582,4 | 398,3 | 152,4 | 1,28 |
| 3/4x6 | 1,36 | М19 | 19,00 | 25,40 | 606,6 | 416,10 | 638,1 | 447,6 | 152,4 | 1,70 |
Талрепы
Талреп – это техническое приспособление для монтажных, строительных и других видов работ. Он используется для выбора слабины стальных канатов и тросов при закреплении оборудования. Другими словами, с его помощью производится регулировка натяжения. Особенно часто это устройство применяются для обеспечения необходимого натяжения проводов, стальных канатов, используемых для крепления перевозимого груза.
Принцип действия приспособления заключается в конструкции из винтов с резьбой в противоположные стороны. Конец винта выполнен в форме кольца или крюка, к которым прикрепляется канат. Винты вкручиваются в корпус с отверстиями для резьбы, после чего вращением конструкции достигается нужное натяжение или ослабление троса. Обратите внимание, что талрепы разработаны только для линейного регулирования или натяжения.
В зависимости от назначения, концы винтов и их комбинации могут быть различны. Талрепы можно разделить на модификации: "вилка-вилка", "кольцо-кольцо", "крюк-кольцо".
Применяются подобные устройства в случае необходимости натяжения и могут быть использованы как для самых простых работ (установка растяжек), так и для серьезных решений в строительных и монтажных работах (строительство мостов).
